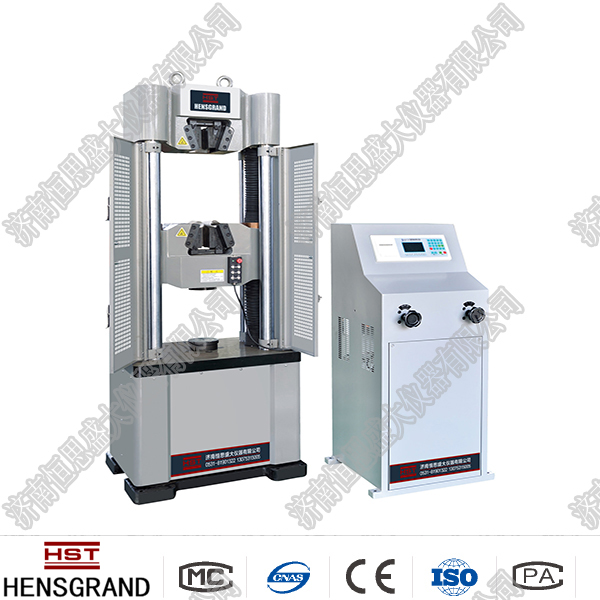

WE-D數顯式液壓萬能試驗機
性能特點
1、主機采用四立柱高剛性框架結構,支撐穩定、加載平穩、外形美觀;
2、主機底座采用QT500-7精密鑄造,降低設備運行噪音,提高設備的剛性;
3、移動橫梁和上橫梁均為精密鑄造,CNC精密加工,確保試樣夾持的對中性;
4、移動橫梁升降系統采用磨制絲杠,精密齒輪減速機,減少橫梁升降時產生的噪音;
5、特殊結構設計的鉗口座、杜絕因鉗口座呈喇叭狀變形損壞,提高了設備的使用壽命;
6、鉗口采用燕尾槽結構,硬度高達58-62HRC,有安裝便利、結實耐用的優點;
7、測控系統運行速度快、界面溫和、具有多種試樣信息輸入模式,可滿足不同材料的測試;8、試樣信息錄入便捷,相同條件的試樣信息一次輸入即可完成多個試樣的試驗;
9、試驗力顯示精度高,試驗力顯示全程分辨率不變,以確保實驗數據測量的準確性;
10、試驗數據(試驗力、加載速率)和試驗曲線隨試驗過程動態實時屏幕顯示;
11、當負荷超過滿量程的3-5%自動過載保護停機。
主要指標
產品型號
WE-100D
WE-300D
WE-600D
WE-1000D
主機結構形式
燕尾槽鉗口+四立柱+雙絲杠+全防護+主油缸下置
最大試驗力
100kN
300kN
600kN
1000kN
試驗機級別
1級
試驗力測量范圍
2%-100%FS
試驗力示值相對誤差
顯示值的±1%
橫梁移動速度
約220mm/min
活塞最大速度
300mm/min
150mm/min
100mm/min
活塞行程
250mm
控制方式
手動加載
拉伸空間/壓縮空間
780/550mm
900/650mm
950/700mm
立柱左右間距
485
500
560
試樣夾緊方式
液壓自動夾緊
圓試樣夾持直徑
Φ4-20mm
Φ10-32mm
Φ13-40mm
Φ13-45mm
扁試樣夾持厚度
0-15mm
0-15mm
0-20mm
扁試樣夾持寬度
80mm
90mm
100mm
上下壓盤
圓壓盤直徑160mm,下壓盤帶球面調整
控制油源外形尺寸
632*650*1340mm
主機外形尺寸
745×685×1905
760×690×2055
830×720×2155
供電電源
三相五線制,380V/50Hz,3kW
備注:以上參數僅供參考,詳細參數請以真實設備為主!
